適用范圍

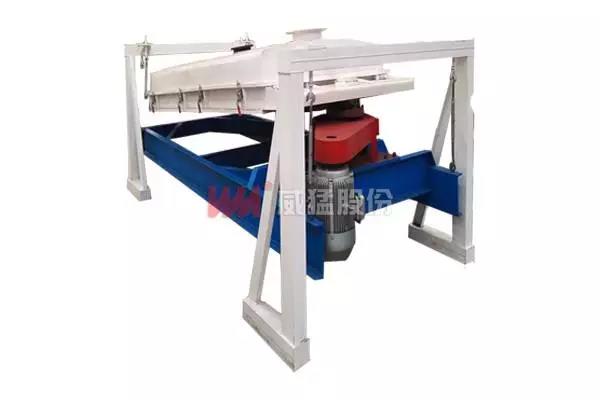

PHS系列回轉分級篩廣泛應用于糧食、食品、化工、藥品、制糖、采礦、造紙等多種行業中原料及其成品的篩選、分級作業。
工作原理
采用傾角為4°的篩體作為傳動裝置，運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，之后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻的分布在整個篩網上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大的物料則向出料端運動。在移動的過程中，由于沒有攪動和垂直跳動，其中較小的顆粒始終貼緊篩面，隨時可以過篩。
出料端篩體運動近似于往復直線運動，從而使大于篩孔的顆粒迅速向出料口方向移動，直到排出篩體以外，完成物料的整個篩分。
在篩分過程中，不斷跳動的彈性小球，有效的防止物料堵塞篩孔，保證了篩分效率。平衡塊使篩體在運動過程中各個方向的慣性力得以平衡，從而保證了篩體運動的平穩性。
出料端的連桿裝置使篩體在出料端完成直線往復運動。
性能優點
（1）機構緊湊、外形整齊、美觀；
（2）工作穩定可靠、操作維護方便；
（3）該裝備采用特殊的平衡方式（激振器設有偏心平衡塊），使篩體運動過程中各個方向的慣性力使得完全平衡，因而振動小，噪音小，運轉平穩；
（4）該裝備綜合圓運動、橢圓運動和往復直線運動的優點，并設有篩面清理裝置，因而產量大，篩分效率高，運行能耗??；
（5）主要部件采用機械折彎、鉚接、焊接，密封性能良好；
（6）傳動裝置部分采用皮帶傳動，傳動平穩、可靠、噪音小、安裝維護方便。
2、平面篩
